Il dimensionamento corretto di una scaffalatura cantilever non è un dettaglio costruttivo, ma una questione di sicurezza strutturale e protezione dei carichi: se il baricentro di tubi, lamiere o profilati non è calcolato con precisione, la mensola non supporta il carico previsto e rischia il cedimento. Nel sistema di scaffalature cantilever Scaffsystem, ogni configurazione è sottoposta a verifiche strutturali secondo le norme europee applicabili al calcolo delle scaffalature e gestita in esercizio secondo la UNI EN 15635 e la distribuzione dei carichi lunghi su più colonne richiede una progettazione dedicata. Vediamo come evitare i cedimenti e garantire stabilità in magazzini dove i carichi pesanti sono la norma. Una scaffalatura cantilever è un sistema di stoccaggio dove le mensole a sbalzo (sporgenti da una colonna centrale senza supporto inferiore) reggono carichi orizzontali. A differenza delle scaffalature a portapallet, che distribuiscono il carico tramite puntoni orizzontali e verticali, il cantilever trasferisce tutto il carico dalla mensola alla colonna attraverso un momento flettente — una leva che tende a far ruotare la struttura attorno all’asse della colonna. Questa caratteristica costruttiva rende il cantilever ideale per stoccare carichi lunghi e ingombranti (tubi, profilati, lamiere, legname) che non possono restare appesi a correnti continui. Ma proprio per questo, il dimensionamento è critico: la portata della mensola dipende non solo dal peso del carico, ma da dove quel carico è posizionato — cioè dal suo baricentro. Nel sistema Scaffsystem, le mensole cantilever sono realizzate in acciaio laminato (IPE, HEA) o in profili speciali, con spessori e luci calcolati caso per caso in funzione del carico e dell’ingombro atteso. La verifica strutturale avviene secondo le norme EN 15635 (sicurezza delle scaffalature) e garantisce che nessun punto della struttura superi i limiti di stress ammissibile. A parità di struttura, all’aumentare della distanza del baricentro dalla colonna diminuisce la portata ammissibile. Se un tubo di 100 kg è posizionato a 0,5 m dalla colonna, crea un momento flettente di 50 N·m; se lo stesso tubo è spostato a 1,5 m dalla colonna, il momento diventa 150 N·m — la mensola deve resistere a 3 volte lo sforzo. Quindi, più il carico è lontano dalla colonna (all’estremità della mensola), minore è il peso massimo che si può appoggiare. Calcolo della portata per colonna La portata massima per colonna si calcola così: Nel progetto di un cantilever Scaffsystem, il responsabile della progettazione fornisce diagrammi di portata che indicano chiaramente: “peso massimo in funzione della distanza dalla colonna”. Questi diagrammi sono lo strumento di lavoro del magazziniere: prima di posizionare un carico, consulta il diagramma e verifica che il peso e la posizione rientrano nei limiti ammissibili. Le controventature (o bracing) sono i cavi o le barre metalliche diagonali che collegano le colonne tra di loro e alle travi orizzontali, trasferendo i carichi laterali e gli effetti del momento flettente a tutto il sistema. Senza controventature, ogni colonna supporterebbe il momento in isolamento, richiedendo sezioni massicce e inaccettabili in termini di costo e spazio. Le controventature assolvono tre funzioni critiche: Nel sistema cantilever, le controventature sono sempre presenti e calcolate in funzione dell’altezza della struttura e del carico massimo atteso. Benchè la conformità dipenda dal progetto strutturale complessivo, una struttura senza controventature comprometterebbe la stabilità del sistema e la conformità alle norme EN 15635, nonchè comporterebbe responsabilità per chi la mettesse in esercizio. La movimentazione di carichi su un cantilever con carrelli laterali (es. transpallet, carrelli a bracci laterali) aggiunge complessità: il carico non scende più verticalmente lungo la colonna, ma entra nella mensola lateralmente, creando uno shock dinamico e un momento flettente istantaneo. Le norme EN 15635 e le istruzioni di sicurezza Scaffsystem prescrivono: In impianti dove l’automazione è assente e i carichi sono spostati manualmente o con carrelli, la responsabilità dell’azienda è quella di garantire che il personale conosca e rispetti questi vincoli. Una violazione — es. posizionare un carico al di là del limite di portata o muoverlo a velocità eccessiva — è una non-conformità grave e comporta rischi di infortunio e danni strutturali. Devi dimensionare una soluzione cantilever per carichi lunghi e pesanti? La sicurezza su un cantilever passa dalla corretta comprensione del baricentro del carico e dal rispetto rigoroso dei limiti di portata per colonna. Se stai progettando un impianto di stoccaggio per carichi lunghi e pesanti — tubi, lamiere, profilati — il passo fondamentale è commissionare un progetto di dettaglio a un’azienda specializzata. Scaffsystem mette a disposizione esperienza progettuale e cataloghi tecnici; contatta l’ufficio tecnico con le specifiche dei tuoi carichi e sarai guidato nella scelta della soluzione più sicura ed economica. Si calcola il momento flettente (peso × distanza del baricentro dalla colonna) e si verifica che non superi il momento ammissibile della sezione della mensola. Più il carico è lontano dalla colonna, minore è il peso massimo supportato. Il carico deve essere posizionato il più vicino possibile alla colonna, la movimentazione deve avvenire a bassa velocità (max ~1 m/s), l’operatore deve essere qualificato, e il peso non deve superare il limite indicato nel cartello di portata. Ispezioni annuali sono obbligatorie. Il baricentro determina il braccio della leva: se il carico è posizionato lontano dalla colonna, crea un momento flettente maggiore e richiede una portata della mensola superiore. Uno spostamento di pochi centimetri del baricentro può ridurre significativamente la portata ammissibile. Le controventature trasferiscono i carichi laterali e gli effetti del momento flettente tra le colonne, garantendo stabilità laterale e distribuendo gli sforzi. Senza controventature, la struttura non potrebbe supportare carichi in sicurezza e non sarebbe conforme alla EN 15635. Carrelli laterali (transpallet laterali, carrelli a bracci sporgenti) e, in sistemi automatizzati, carrelli AGV specificamente programmati per entrare lentamente nella mensola. Carrelli normali senza controllo di velocità e posizione non sono idonei perché causano shock dinamici.Cosa è una scaffalatura cantilever e come distribuisce i carichi

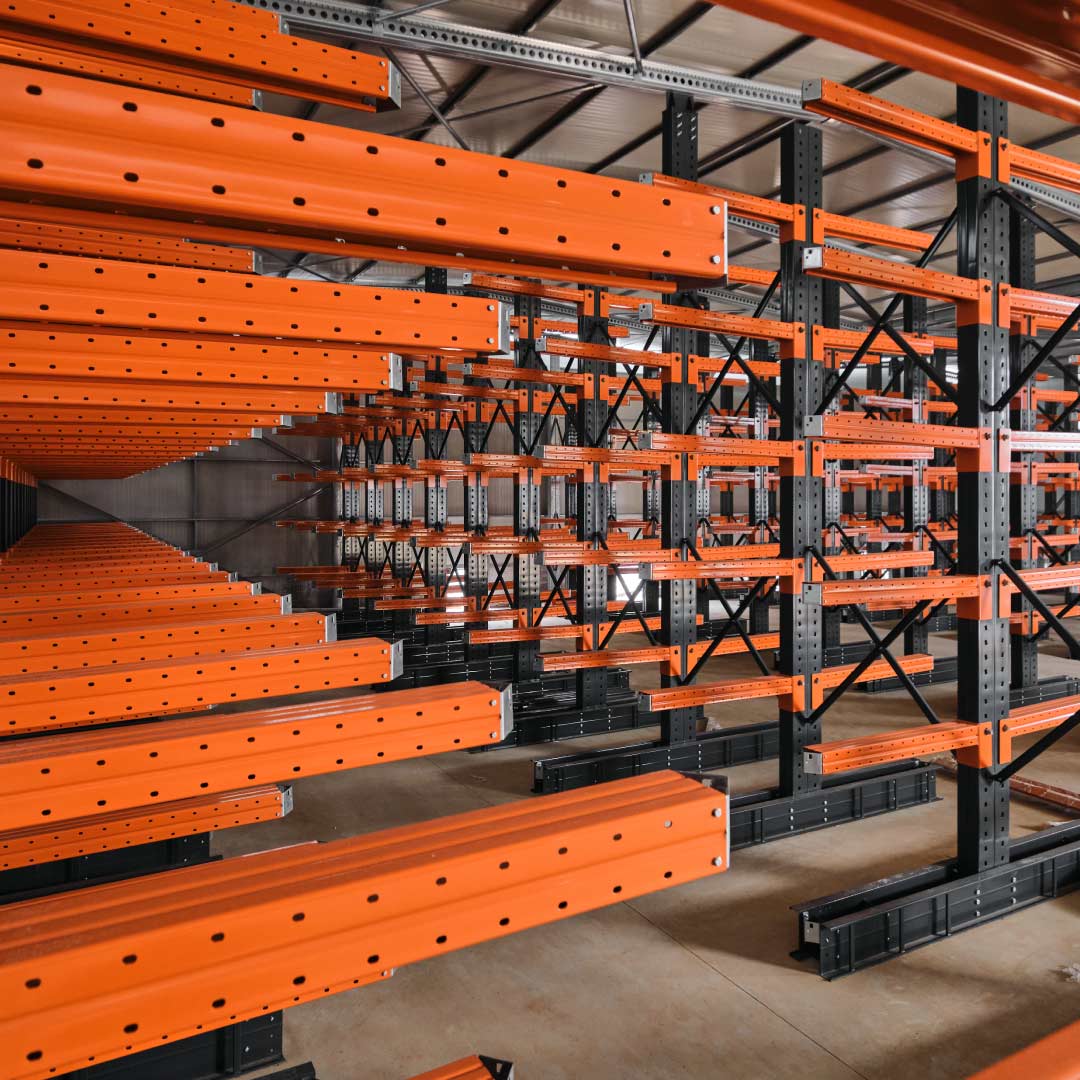

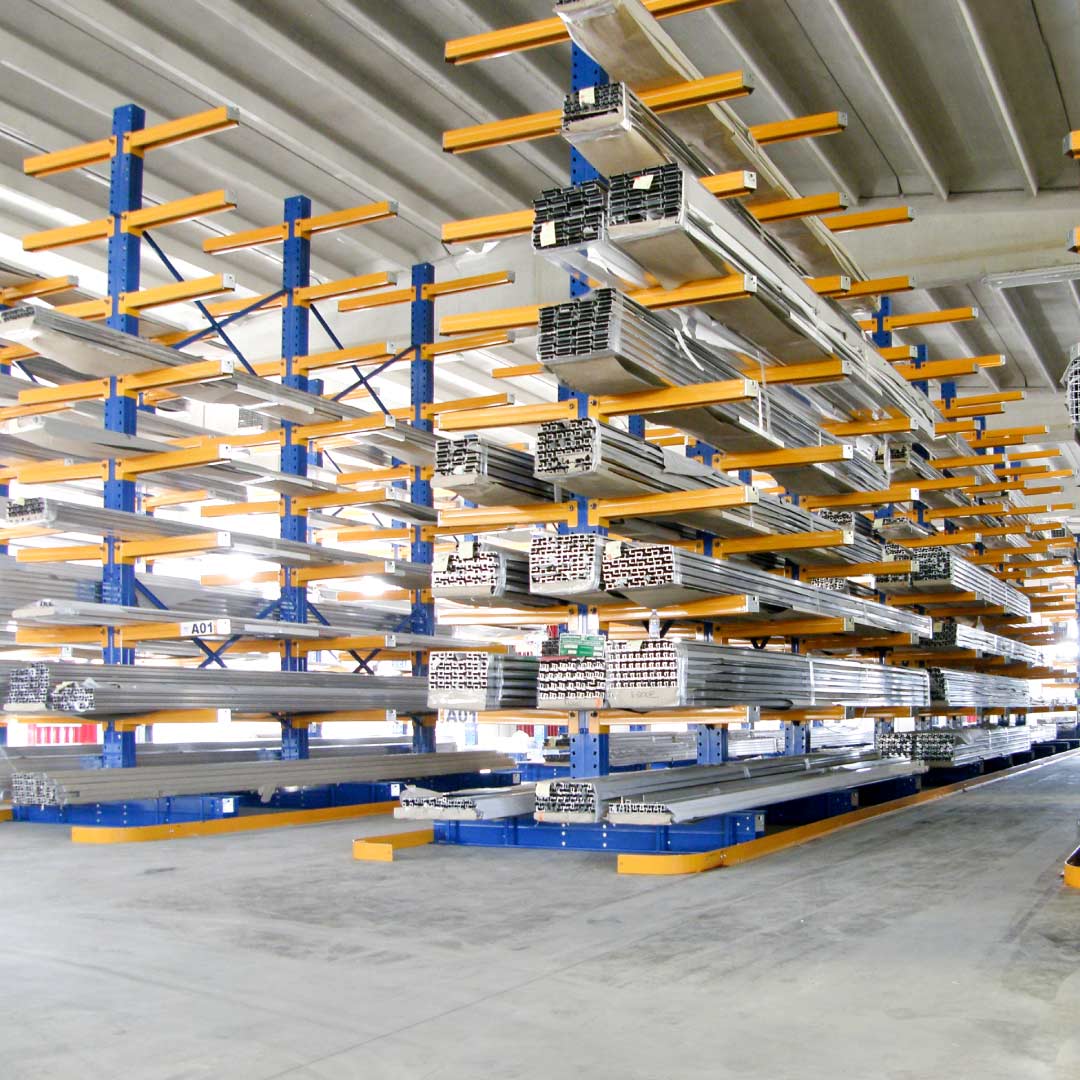

Il ruolo critico del baricentro: il calcolo della portata per colonna

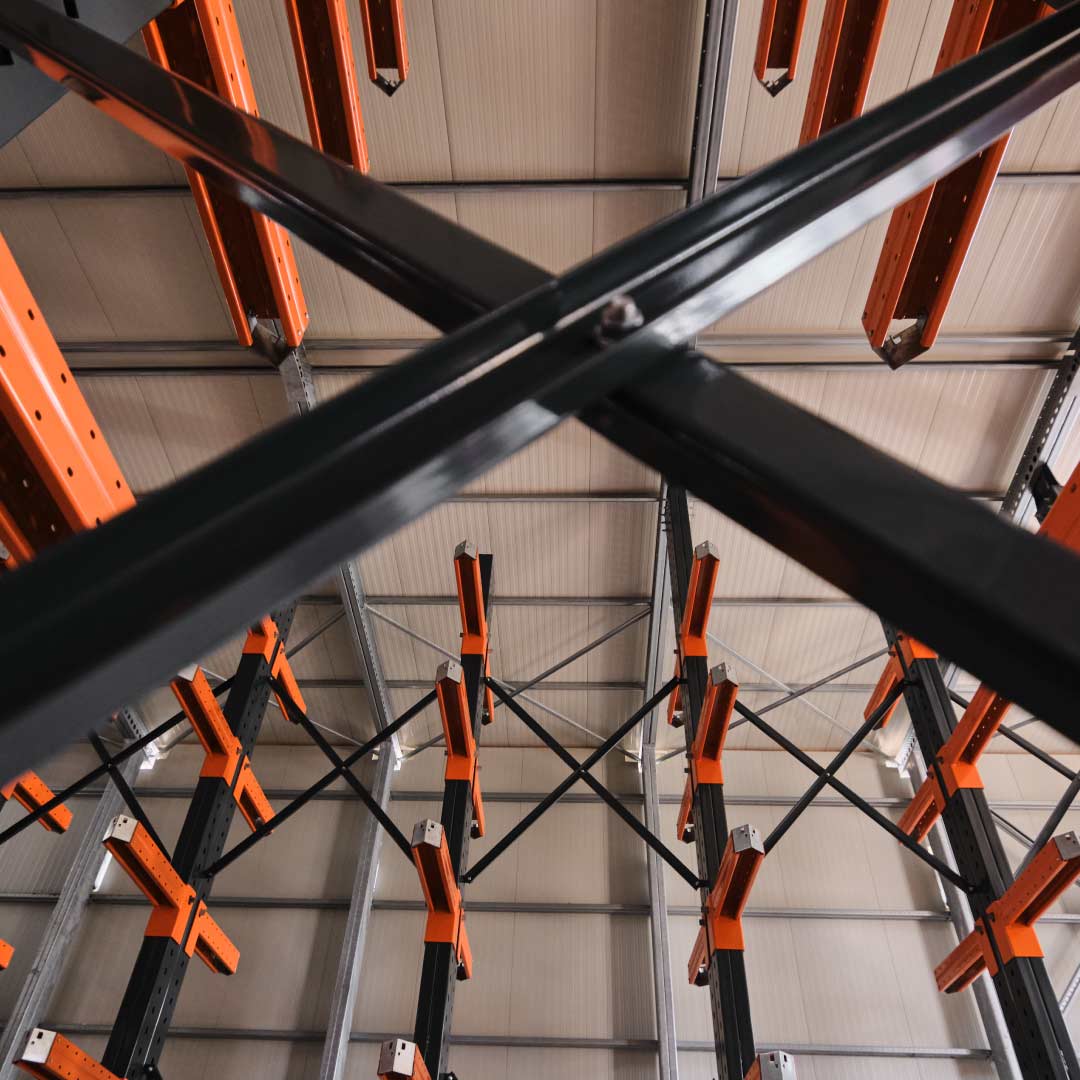

Perché le controventature sono essenziali per la stabilità
Normative di sicurezza per la movimentazione con carrelli su cantilever
Passi successivi
1. Come si calcola la portata massima di una mensola cantilever?
2. Quali sono le regole di sicurezza per stoccare lamiere pesanti su cantilever?
3. Come influisce il baricentro del carico sulla stabilità del cantilever?
4. A cosa servono le controventature nelle scaffalature per carichi lunghi?
5. Quali carrelli si usano per corsie con sistemi cantilever?
