Trasmittanza e ponti termici nelle pareti a secco: raggiungere lo standard zeb 2026

L’aggiornamento della Direttiva EPBD (Energy Performance of Buildings Directive) fissa una scadenza inderogabile: dal 2026 (per gli edifici pubblici) e dal 2028 (per i privati), le nuove costruzioni dovranno rispettare lo standard ZEB (Zero Emission Building). Non più solo “quasi a zero energia” (nZEB), ma edifici a emissioni zero in loco, con un fabbisogno energetico talmente ridotto da essere coperto integralmente da rinnovabili.

Per i progettisti e i termotecnici, questo scenario impone una revisione drastica delle stratigrafie di involucro. In questo contesto, persiste un pregiudizio tecnico: la convinzione che le strutture in acciaio (Light Steel Frame), avendo una conducibilità termica elevata (λ ≈ 50 W/mK), non siano compatibili con i requisiti di trasmittanza ultra-bassa richiesti.

Questo articolo tecnico dimostra, calcoli e normative alla mano, come l’acciaio possa non solo rispettare, ma superare gli standard ZEB, a patto di gestire correttamente i ponti termici nelle strutture in acciaio attraverso una progettazione integrata dell’involucro.

Il contesto normativo: dalla nZEB alla ZEB con la direttiva EPBD IV

Il passaggio da nZEB a ZEB non è semantico, ma sostanziale. Se l’nZEB si concentrava sul bilancio energetico, lo ZEB 2026 pone l’accento sulla totale decarbonizzazione e sull’efficienza passiva dell’involucro.

Per l’Italia, in attesa del recepimento definitivo nei decreti attuativi (ex Legge 90/2013 e DM Requisiti Minimi), ciò si tradurrà in valori di trasmittanza termica (U) limite ancora più restrittivi rispetto a quelli attuali.

Per la Zona Climatica E (la più diffusa nel Nord/Centro Italia), puntare a una trasmittanza delle pareti opache verticali U < 0,20 W/m²K non sarà più una scelta “virtuosa” per ottenere la classe A4, ma diventerà il requisito base per la conformità.

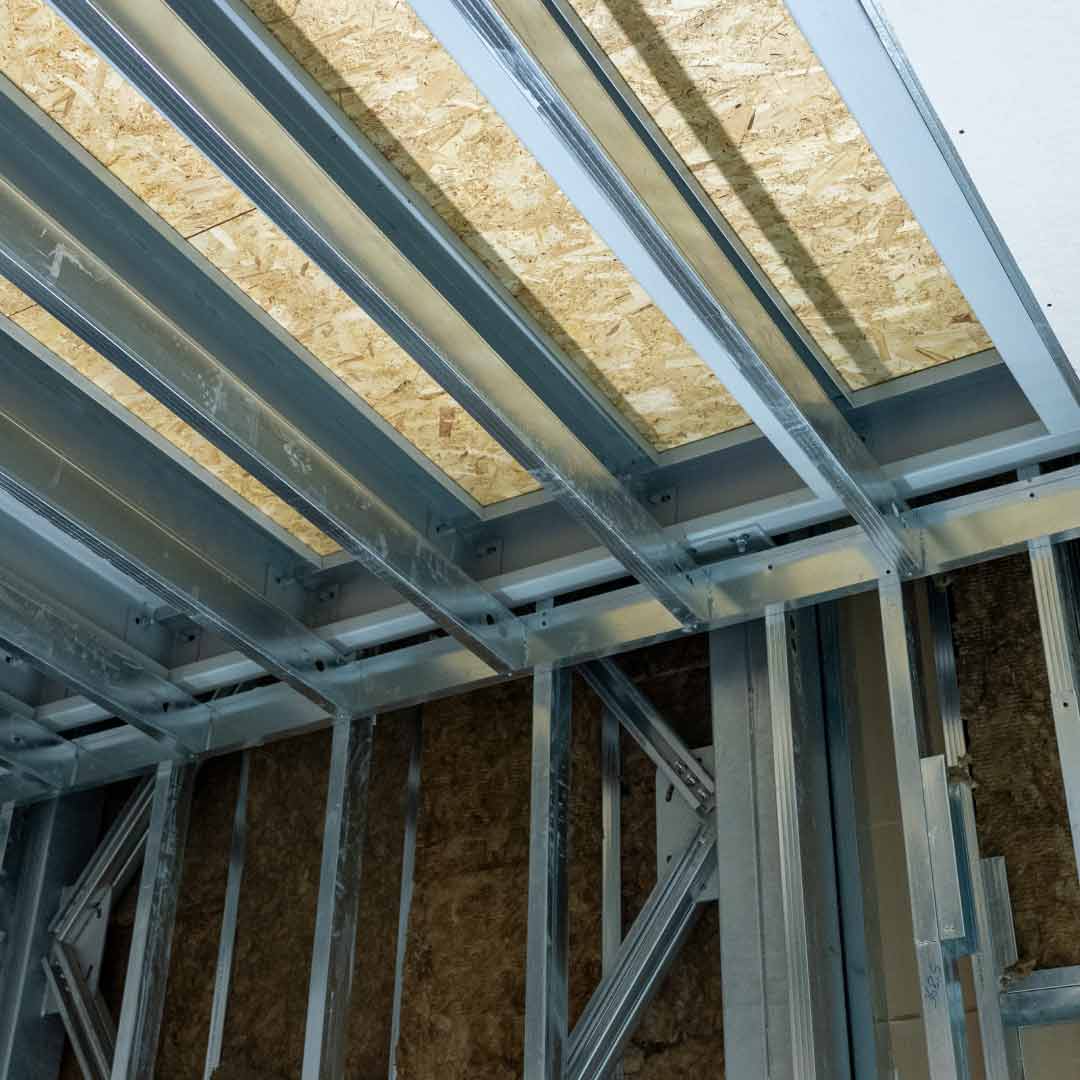

Gli edifici ZEB in acciaio partono avvantaggiati da un punto di vista: la possibilità di ospitare grandi spessori di isolante all’interno della struttura stessa (in intercapedine), riducendo lo spessore totale della parete rispetto a soluzioni massive in laterizio o calcestruzzo.

La fisica tecnica dell'acciaio: conducibilità vs prestazione di sistema

È innegabile che l’acciaio sia un conduttore termico. Tuttavia, valutare la trasmittanza di una parete Steel Frame basandosi solo sulla $\lambda$ del materiale strutturale è un errore grossolano di fisica tecnica.

La parete a secco è un sistema composito. La prestazione termica non è data dal montante, ma dall’interazione tra:

  1. Isolamento in intercapedine (battentato).
  2. Isolamento continuo esterno (cappotto).
  3. Disaccoppiamenti termici (taglio termico).

In una parete LSF non isolata correttamente, il montante metallico funge da “autostrada” per il flusso termico (ponte termico passante). Tuttavia, l’incidenza geometrica del metallo in una parete è ridotta (interasse tipico 600 mm, spessore profili 1-2 mm). Se si applica uno strato di isolamento continuo esterno, il ponte termico puntuale o lineare del montante viene “ammortizzato” e la temperatura superficiale interna si uniforma, eliminando il rischio di condense.

Normativa UNI EN ISO 10211: il calcolo corretto dei ponti termici lineari

Per calcolare correttamente la trasmittanza pareti a secco con struttura metallica, non è sufficiente il calcolo monodimensionale semplificato (UNI EN ISO 6946) che si usa per le murature omogenee. L’acciaio crea una disomogeneità forte.

La norma di riferimento è la UNI EN ISO 10211 (“Ponti termici in edilizia – Flussi termici e temperature superficiali – Calcoli dettagliati”).

Per i progettisti, esistono due approcci principali per determinare la Ueffettiva:

  1. Metodo delle Zone (UNI EN ISO 6946 modificato): Si calcola una media ponderata tra la trasmittanza della sezione con isolante e la trasmittanza della sezione con il montante. Questo metodo è spesso troppo penalizzante per l’acciaio se non considera correttamente le resistenze di contatto.
  2. Analisi agli Elementi Finiti (FEM) 2D/3D: È il metodo raccomandato per gli edifici ZEB. Attraverso software dedicati (come Flixo, Mold Simulator, o moduli FEM di software termotecnici), si modella la sezione esatta includendo le viti, lo spessore del profilo e, soprattutto, l’effetto del cappotto esterno.

L’analisi FEM dimostra che l’influenza del ponte termico del montante diventa trascurabile ( 𝚿 < 0,01 W/mK) quando si prevede un isolamento a cappotto di almeno 60-80 mm a copertura della struttura.

Strategie di taglio termico nel sistema Light Steel Frame (LSF)

Per raggiungere l’obiettivo ZEB, la mera aggiunta di isolante non basta. Bisogna ingegnerizzare il nodo. Ecco le tre tecnologie principali per annullare i ponti termici strutture acciaio:

È la soluzione più efficace. Posizionando uno strato isolante rigido (EPS, Lana di Roccia ad alta densità, PIR) all’esterno delle lastre di rivestimento (es. fibrocemento o gesso rivestito per esterni), si porta tutta la struttura metallica sul “lato caldo”.

Vantaggio: Elimina il ponte termico geometrico e protegge la struttura dalle oscillazioni termiche stagionali.

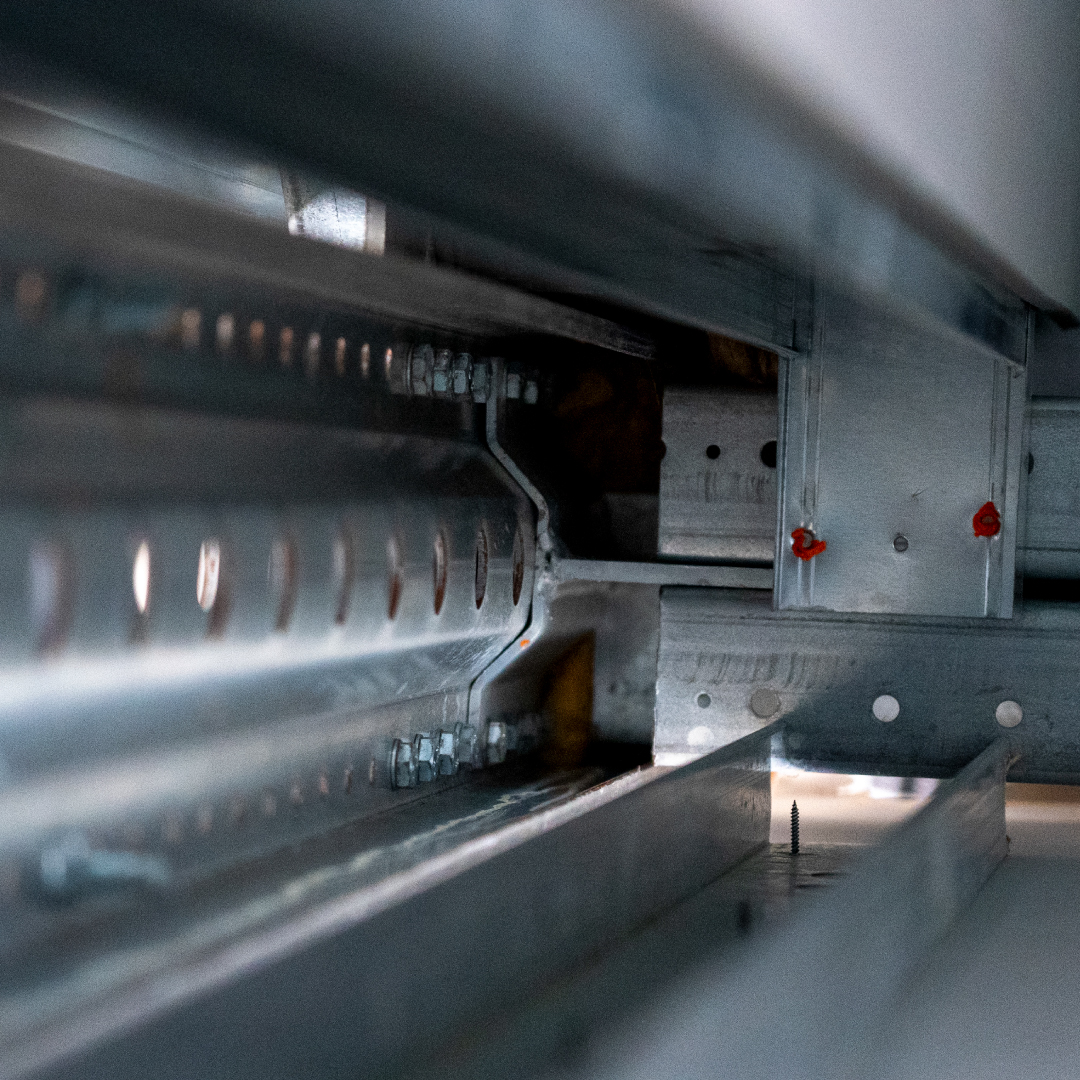

Alcuni produttori propongono profili montanti con asolature (tagli) nell’anima. Questi tagli allungano il percorso che il flusso termico deve compiere per attraversare il profilo, riducendo la conduttanza equivalente del montante fino al 50%.

Applicazione di nastri in materiale isolante ad alta densità (es. polietilene reticolato, aerogel o gomme EPDM) sulle ali del profilo, prima della posa delle lastre di tamponamento.

Efficacia: Utile per ridurre il ponte termico locale, ma meno performante del cappotto continuo per il raggiungimento di U < 0,20.

Analisi stratigrafica 1: parete a secco con cappotto continuo (ETICS)

Proponiamo una stratigrafia tipo ottimizzata per edifici ZEB acciaio in zona climatica E, progettata per minimizzare lo spessore totale mantenendo le prestazioni.

Stratigrafia (dall’interno all’esterno):

  1. Doppia lastra in gesso rivestito (Cartongesso) o Gessofibra: 2 x 12,5 mm.
  2. Barriera al vapore (Sd variabile o elevato a seconda del calcolo igrometrico).
  3. Struttura portante: profili in acciaio zincato C-stud 150 mm (sp. 10/10 o 12/10 mm).
  4. Isolamento in intercapedine: lana di roccia a bassa densità (𝛌 = 0,035 W/mK), spessore 140 mm (lasciando 10mm di tolleranza o riempimento totale).
  5. Lastra di irrigidimento/chiusura (Sheathing): Cemento fibrorinforzato (12,5 mm).
  6. Isolamento a cappotto: pannello in Lana di Roccia doppia densità o EPS Grafitato ($\lambda = 0,031$ W/mK), spessore 100 mm.
  7. Intonachino di finitura armato.

Calcolo della Trasmittanza (U)

Utilizzando un calcolo FEM conforme alla UNI EN ISO 10211 per valutare l’incidenza del montante (interasse 600 mm):

  • Senza considerare il ponte termico del montante (calcolo puro 1D): Uteorica ≈ 0,14 W/m²K.
  • Considerando l’effetto ponte termico mitigato dal cappotto: il degrado della prestazione è limitato a circa il 10-15%.
  • Ufinale di progetto: ≈ 0,16 – 0,17 W/m²K.

Risultato: Il valore è ampiamente sotto il limite di 0,20 W/m²K, garantendo la conformità ZEB con uno spessore totale di circa 29-30 cm. Una parete in laterizio tradizionale per ottenere la stessa prestazione richiederebbe spessori di 45-50 cm.

Analisi stratigrafica 2: facciata ventilata e isolamento in cavità

Per progetti di pregio o edifici multipiano, la facciata ventilata offre prestazioni estive superiori.

Stratigrafia ZEB (dall’interno all’esterno):

  1. Doppia lastra tecnica interna.
  2. Intercapedine tecnica isolata (50 mm) per passaggio impianti (utile per non forare la barriera vapore).
  3. Barriera al vapore continua.
  4. Struttura Steel Frame: Montanti 150 mm con Lana di minerali (𝛌0,035).
  5. Pannello antivento/traspirante (Durelis o Gesso per esterni).
  6. Cappotto isolante per facciata ventilata: Lana di roccia con velo vetro (𝛌0,034), spessore 120 mm.
  7. Camera d’aria ventilata (min 30 mm).
  8. Rivestimento esterno (Gres, Metallo, HPL).

Calcolo della Trasmittanza (U)

In questa configurazione, lo strato di isolamento continuo esterno è ancora più spesso (120 mm) e protegge integralmente i montanti.

  • Ufinale di progetto: 0,14 W/m²K.

Questa soluzione non solo abbatte la trasmittanza, ma garantisce uno sfasamento dell’onda termica superiore alle 12 ore e un’attenuazione (fattore di decremento) eccellente, risolvendo anche il problema del surriscaldamento estivo tipico delle strutture leggere.

Verifica igrometrica: gestione del vapore e rischio muffa

Un ponte termico non risolto in una struttura in acciaio non porta solo dispersione energetica, ma rischio di condensa interstiziale. L’acciaio è impermeabile al vapore; se l’umidità interna migra nell’isolante e tocca il profilo freddo, condensa (Ghosting effect o macchie nere in corrispondenza dei montanti).

Per gli edifici ZEB acciaio, la verifica igrometrica (Glaser secondo UNI EN ISO 13788, o meglio simulazione dinamica secondo UNI EN 15026 con software come WUFI) è obbligatoria.

La regola d’oro è:

  1. Lato caldo: barriera al vapore continua e nastrata.
  2. Lato freddo: materiali altamente traspiranti (μ basso) per permettere all’eventuale umidità di uscire verso l’esterno.

Il cappotto esterno (se in lana di roccia) favorisce questa traspirabilità, mantenendo il profilo in acciaio sempre a una temperatura superiore al punto di rugiada.

Sintesi dei requisiti prestazionali per il 2026

Progettare oggi per il 2026 significa abbandonare i calcoli forfettari. Ecco la checklist per il termotecnico che lavora con l’acciaio:

Parametro Obiettivo ZEB 2026 Strategia Steel Frame
Trasmittanza Pareti (U) < 0,20 W/m²K Struttura 150mm + Cappotto ≥ 100mm
Ponti Termici ($\Psi$) < 0,01 W/mK (corretti) Continuità isolante esterno (ETICS)
Sfasamento (Estivo) > 10-12 ore Isolanti ad alta densità + Facciata Ventilata
Tenuta all’aria (n50) Test Blower Door obbligatorio Nastratura barriere vapore e giunti

L’acciaio, se progettato con intelligenza e supportato da calcoli FEM conformi alla UNI 10211, si rivela uno dei materiali più performanti per l’isolamento involucro leggero, capace di coniugare spessori ridotti e prestazioni da casa passiva.

Hai bisogno di una consulenza per un progetto di edificazione. Contattaci compilando il form sottostante:




    Informativa sulla privacy

    Per inviare una candidatura di lavoro, clicca qui.

    FAQ

    1. Come si risolvono i ponti termici nelle strutture in acciaio light steel frame?

    Il metodo più efficace è l’applicazione di uno strato continuo di isolamento esterno (cappotto termico o facciata ventilata) che copra interamente la struttura metallica. Questo porta i profili sul “lato caldo” della stratigrafia, annullando il flusso termico differenziale. Si possono usare anche profili asolati o nastri di taglio termico sulle flange.

    2. Quali valori di trasmittanza raggiungono le pareti a secco coibentate?

    Con una corretta progettazione (es. 150 mm di isolante interno e 100 mm esterno), le pareti a secco in acciaio raggiungono facilmente trasmittanze U comprese tra 0,14 e 0,18 W/m²K, valori ideali per gli edifici ZEB e Passive House.

    3. È possibile costruire edifici ZEB (Zero Emission Buildings) con struttura in acciaio?

    Assolutamente sì. L’acciaio permette di inserire grandi spessori di isolante all’interno della struttura stessa, riducendo lo spessore totale rispetto al calcestruzzo. Abbinato a fonti rinnovabili e impianti efficienti, lo Steel Frame è una delle tecnologie d’elezione per lo standard ZEB 2026.

    4. Quali materiali isolanti sono più performanti per l'intercapedine di strutture metalliche?

    La lana di roccia è spesso la scelta migliore perché unisce isolamento termico (λ≅0,035), eccellente isolamento acustico (effetto massa-molla) e incombustibilità (Euroclasse A1). Anche la lana di vetro ad alta densità è molto performante.

    5. Cosa prevede la normativa 2026 per l'involucro edilizio in acciaio?

    La direttiva EPBD IV impone lo standard ZEB (Zero Emission Building). Per l’involucro, ciò richiederà trasmittanze termiche molto basse (indicativamente U < 0,20 W/m²K per le pareti in zona E), l’assenza di ponti termici non corretti e una rigorosa verifica della tenuta all’aria (Blower Door Test).
